RETROFIT OBRÁBĚCÍCH STROJŮ umožňuje ekonomicky výhodně zachovat či zvýšit technický stav stroje, který je dobou provozu určen téměř k odpisu a tak dosáhnout velmi progresívního prodloužení životnosti stroje. Navrhneme program na modernizaci Vašeho konkrétního stroje, se zaměřením na účelnost a hospodárné řešení pro každého. Montujeme řídící a odměřovací systémy renomovaných výrobců RSF, Heidenhain, Siemens.

Retrofitovat lze téměř všechny typy obráběcích strojů které pro zákazníka mají perspektivu dalšího využití, nejčastěji brusky (BPH20NA), horizontky (DIXI, WXH, W100, WHN apod.), soustruhy (SV18, SU), vybrušovačky (Mikromat SKoE), souřadnicové vyvrtávačky (SIP, WKV100, BKoE apod.) anebo speciální stroje (VAVIS, Reishauer apod.)

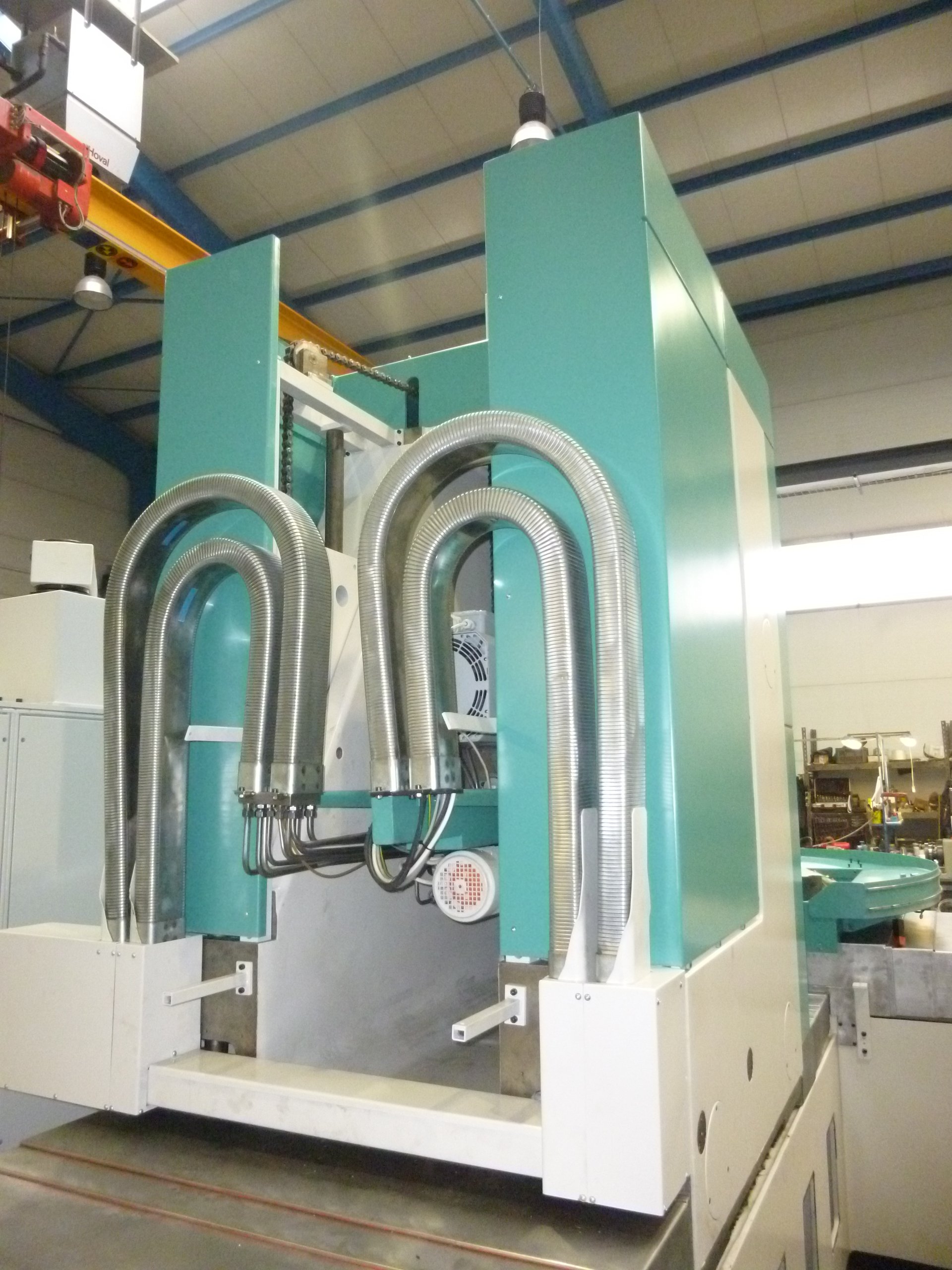

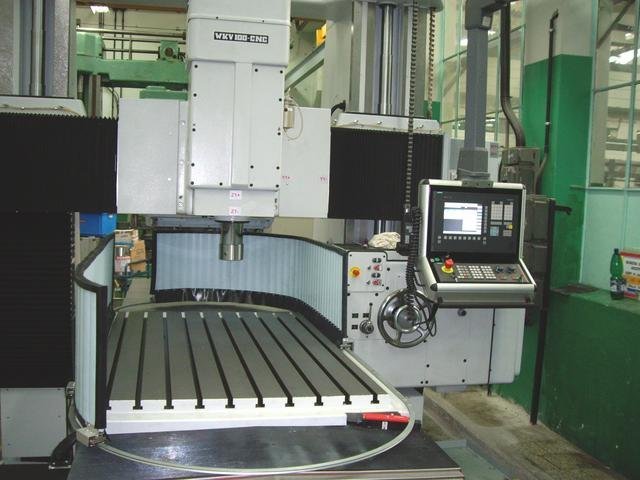

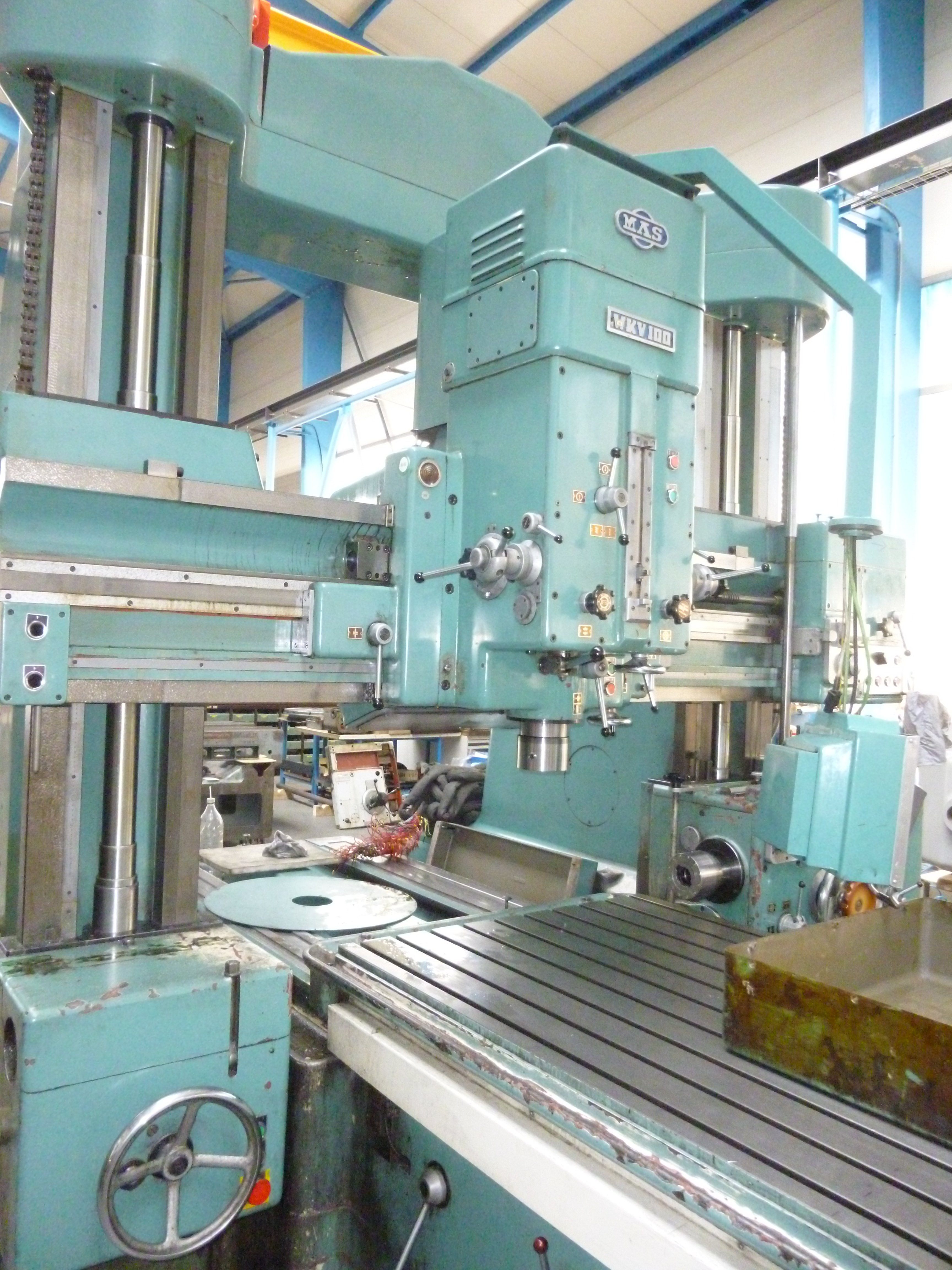

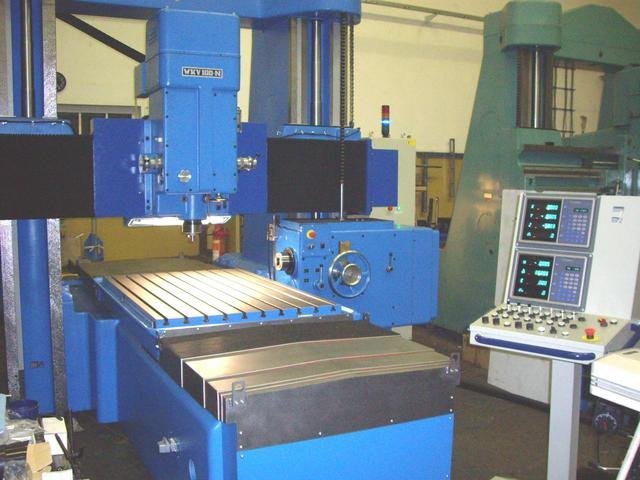

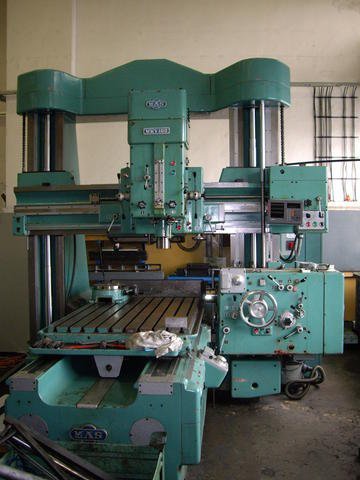

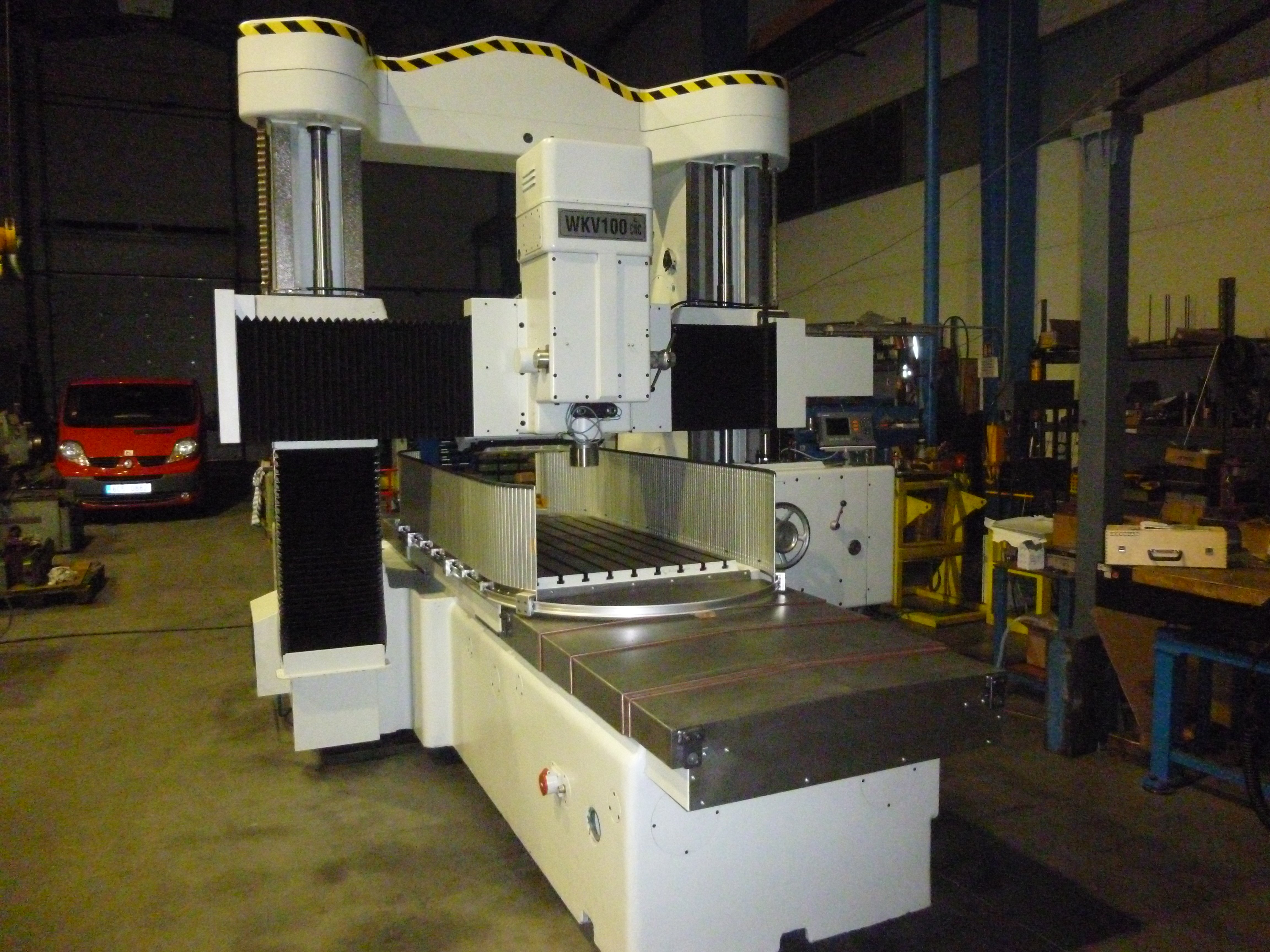

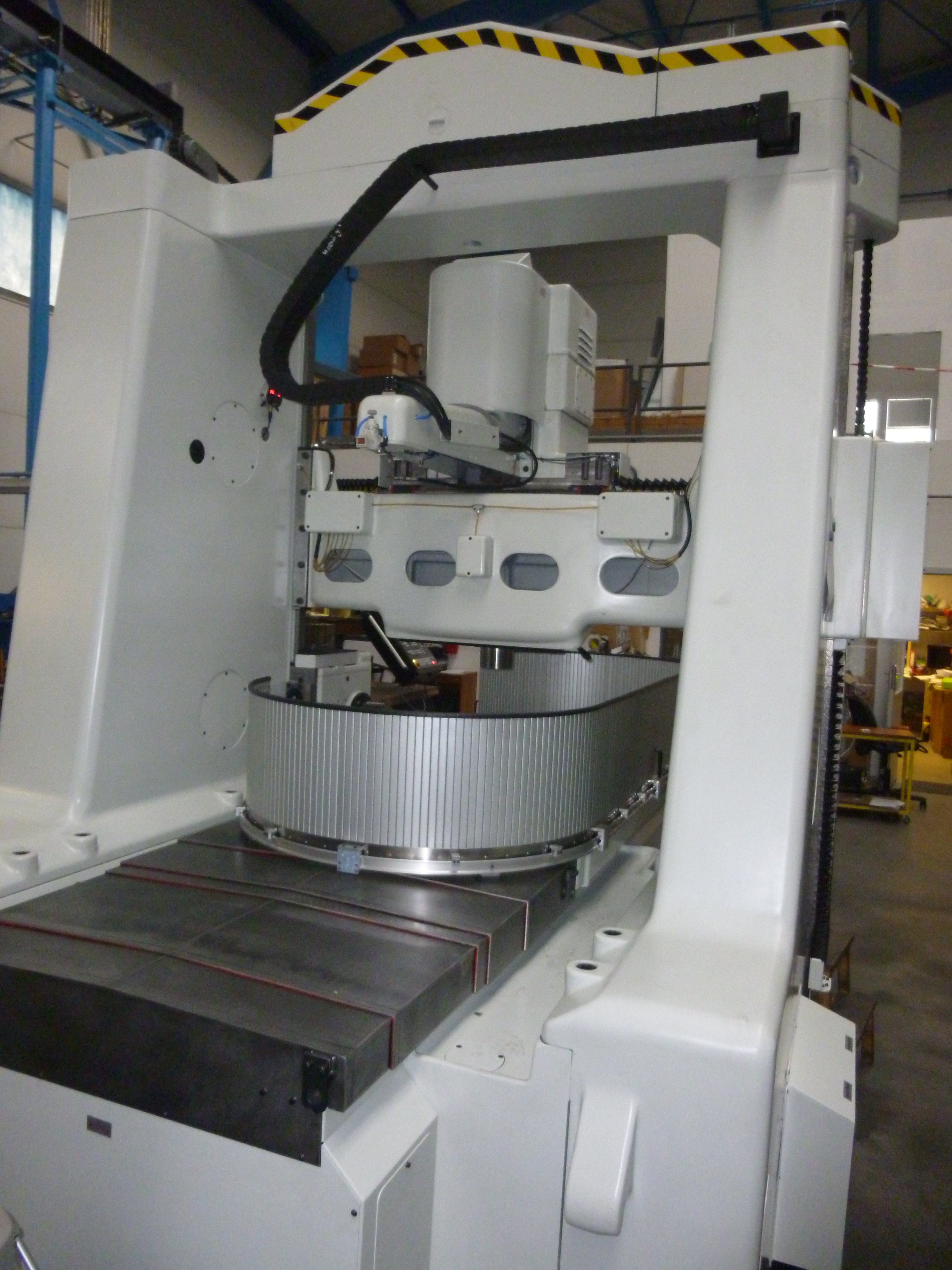

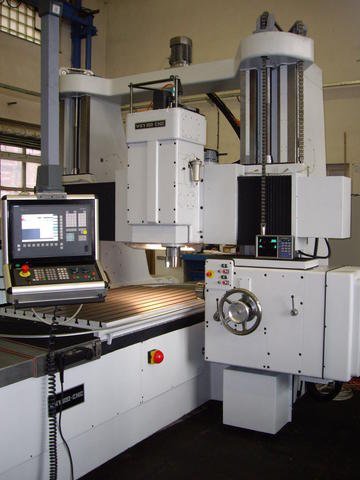

Retrofit souřadnicové vyvrtávačky WKV100 na plné CNC

  • Hydraulika kompletně nahrazena servopohony Heidenhain, kuličkové šrouby Shuton.
  • Centrální mazání vedení Tribotec, pneumatické maznice výsuvu pinolí SMC ALIP, pneumatické nadlehčování SMC výsuvu pinole osy Z.
  • Přepínatelná kinematika svislý - boční vřeteník, plné CNC řízení os.
  • Kompletní teleskopické krytování os včetně žaluzie pracovního prostoru.
  • Příslušenství otočný stůl + sklopně-otočný stůl.
  • Řídící systém Heidenhain TNC640.

Zákazník:

3x Škoda-Auto MB, r.2017-2018

4x Pratt&Whitney Rzeszow, PL., r.2006, r.2007, r.2016,

1x R.O.S.P Planá, r.2015

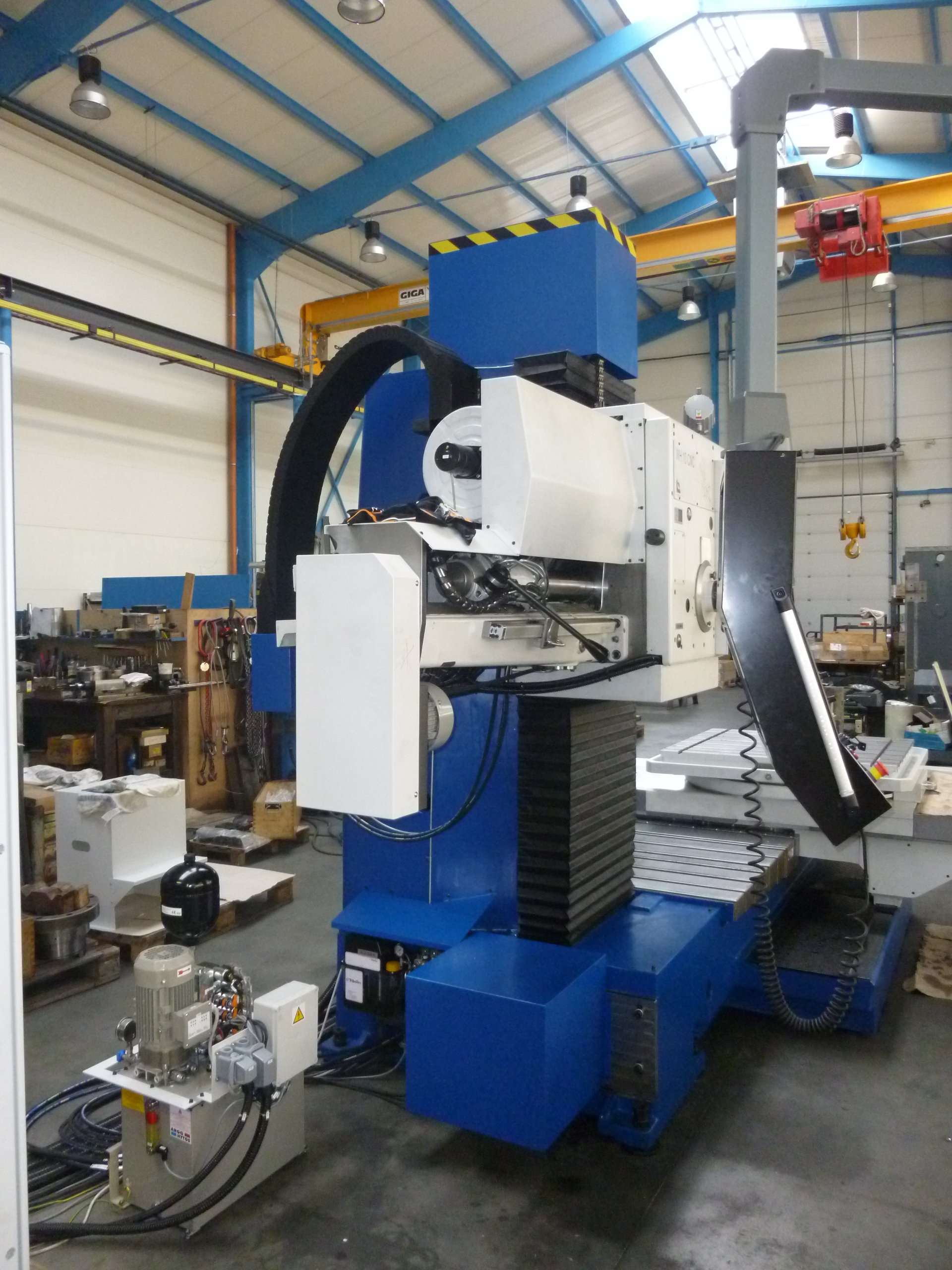

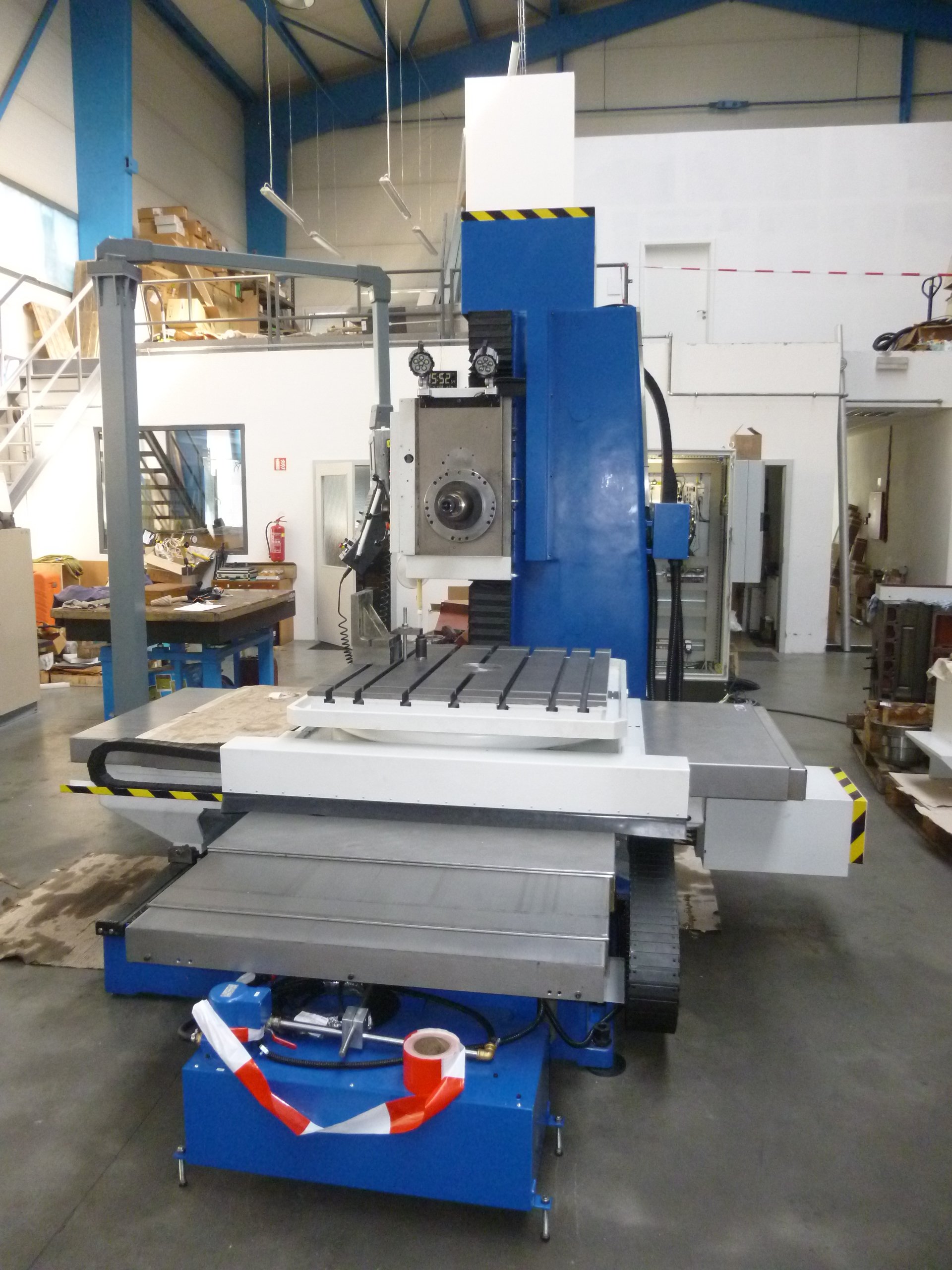

Retrofit horizontální vyvrtávačky WH10 na CNC.

  • Stroj má standartně řízené 3 osy X, Y, Z, plynulá regulace otáček vřetena, systémy Heidenhain 320/620.
  • Osy W (výsuv pinole) a osa B (otáčení stolu) jsou odměřované a indikované na systému TNC, volitelně lze i jako plně řízené osy W a B, čímž se pak jedná o 5ti osý, plně CNC řízený, stroj.
  • Vřeteno má speciální úpravu uložení a upínání s možností řízených otáček až do 2500ot./min., olej v okruhu mazání vřeteníku jde přes výkonný chladící agregát a zároveň slouží jako chladící médium pro pouzdro vřetenových ložisek.
  • Dále lze jako opci zařízení na vzduchem vyfukované kopinaté vrtáky od průměru 3 mm až do průměru 22 mm v délce až 800 mm, za použití tlaku do15 barů s přimazáváním vrtáků.
  • Teleskopické krytování os Z a X standartně, volitelně měchy na ose Y
  • Oddělená nádrž chlazení s přenosnou tryskou

Zákazník:

1x PONAS Polička, r.2008

1x TOOLS+, Zlivice, r.2012

1x Škoda Auto, M.B.

1x HS Machinenbau, Hluboká n.Vltavou

1x Fostron, Č.B.

1x Pekon Strakonice, r.2018

1x Kromet Sp., Polsko, r.2019

1x Bender & Hesse Fräs-und Bohrwerktechnik GmbH, Německo, r.2019

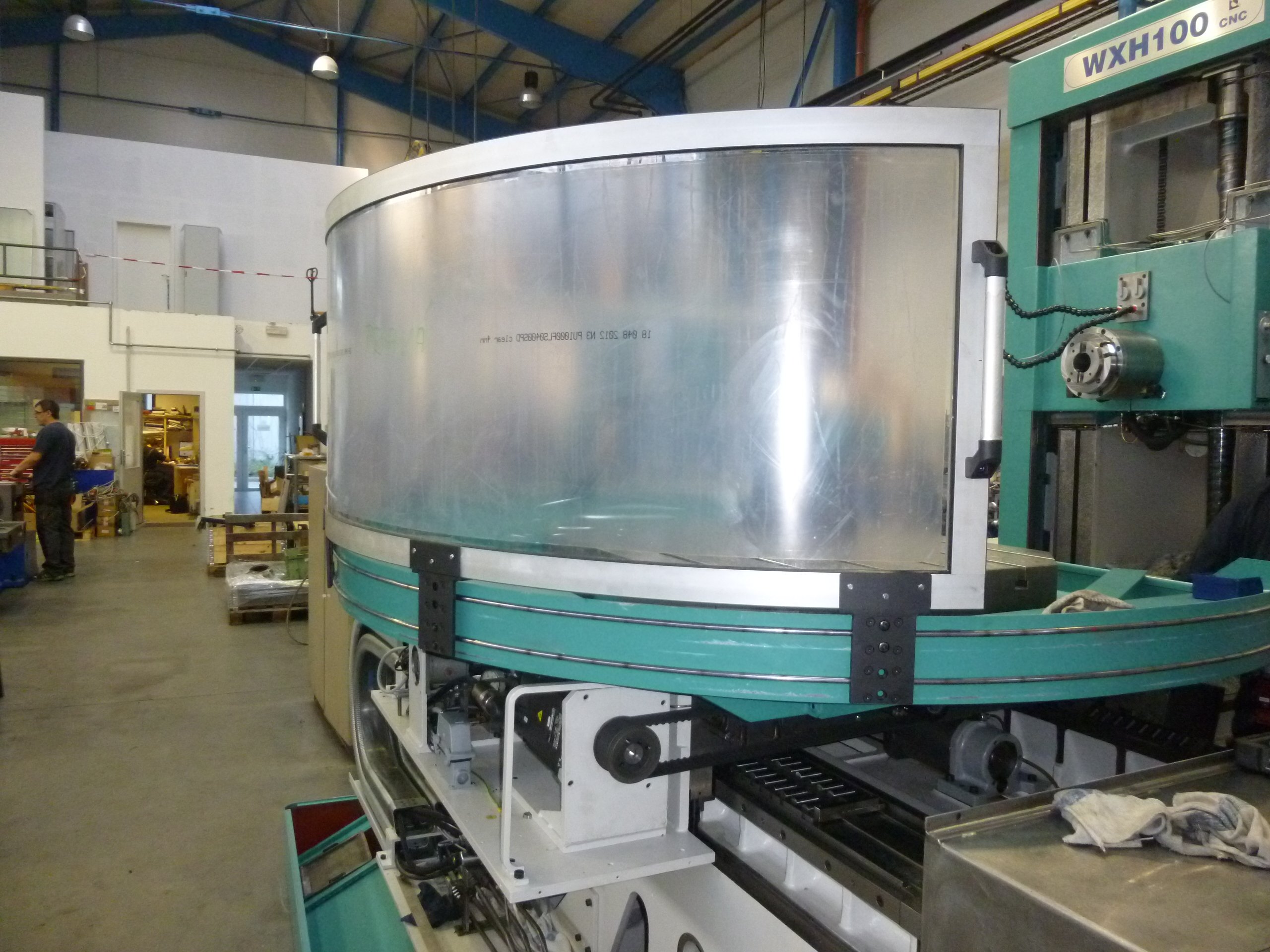

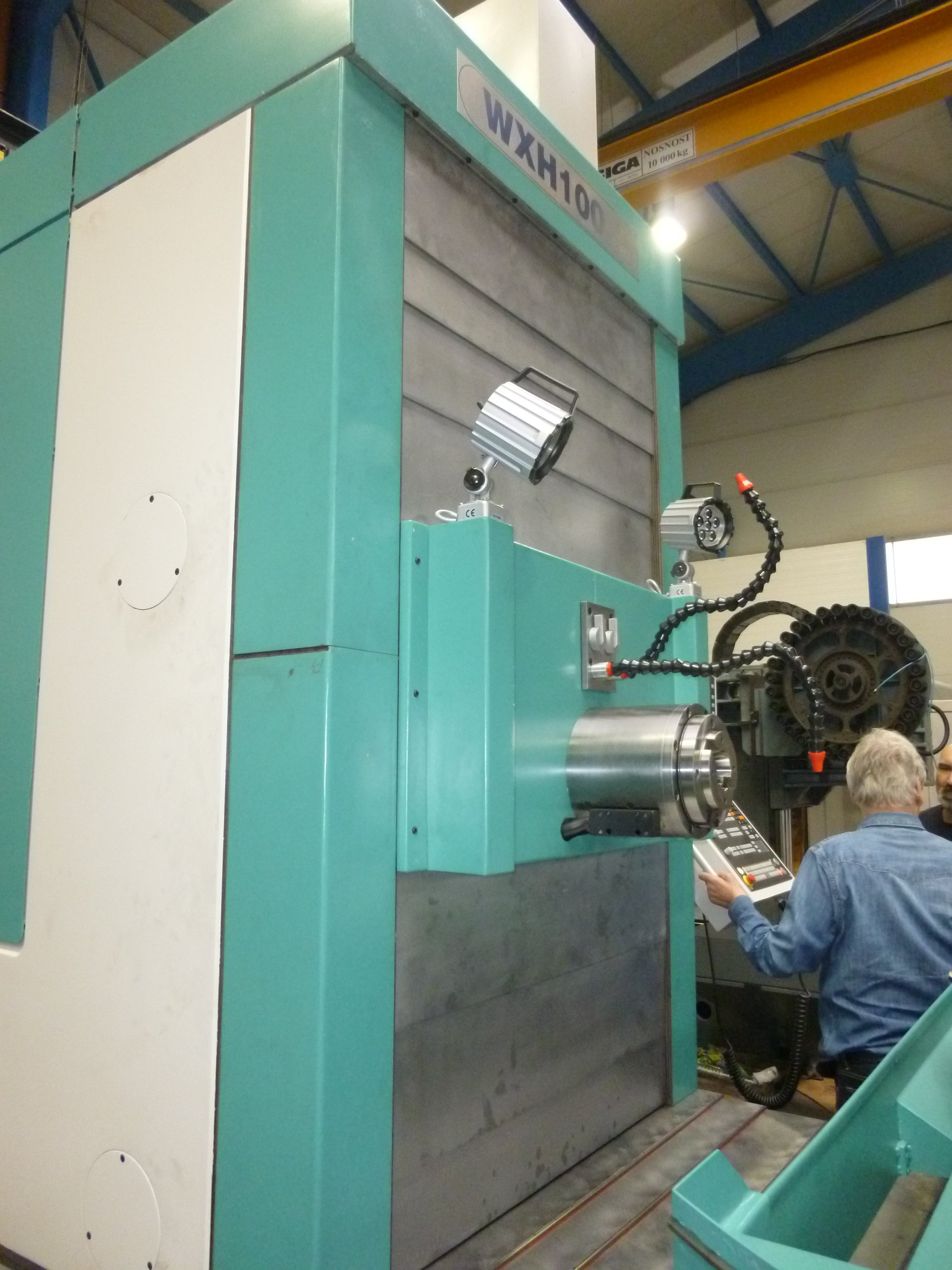

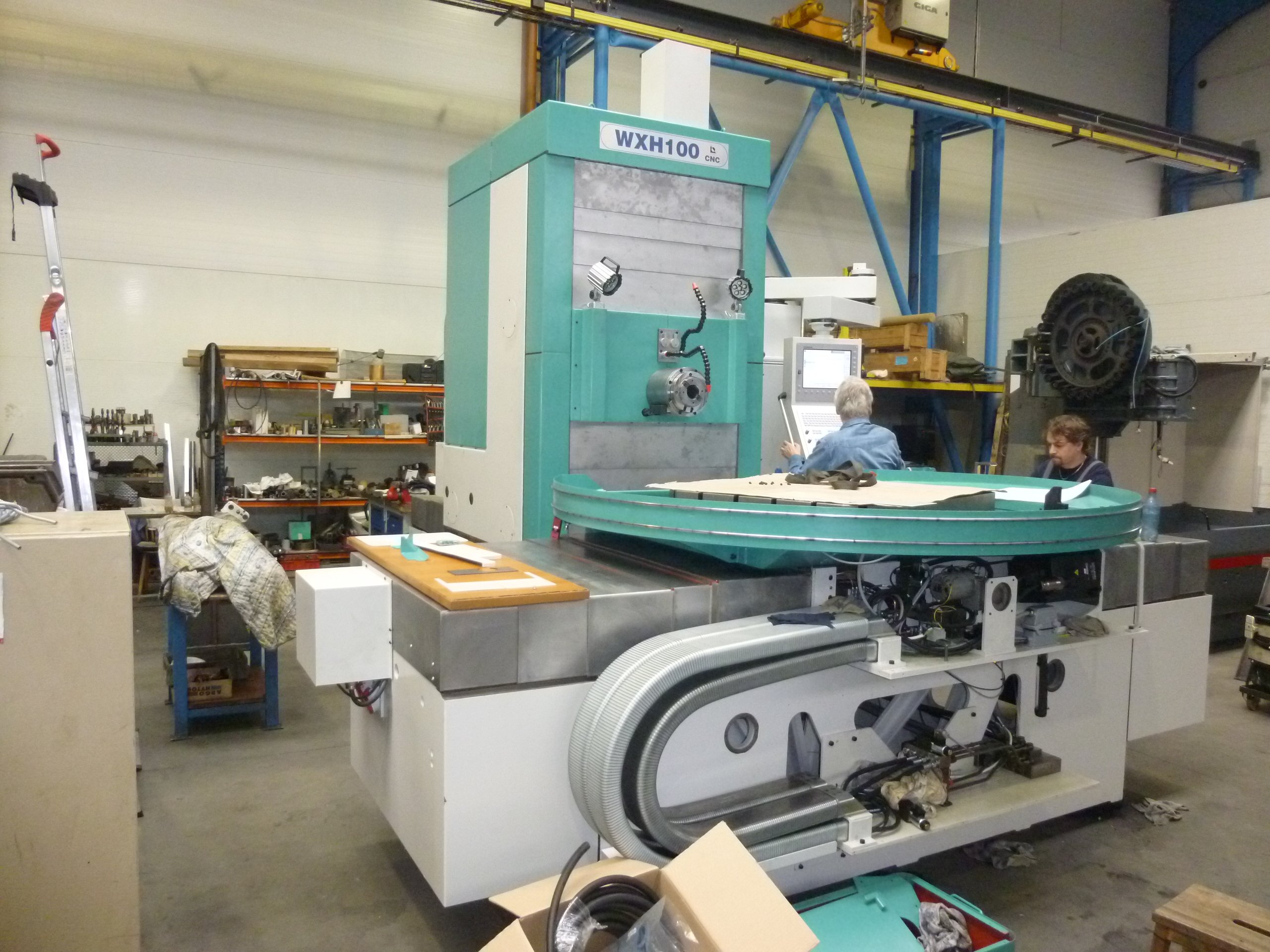

Retrofit horizontální vyvrtávačky WXH100

  • plně řízené 4 osy XYZB, systémy Heidenhain TNC / Siemens.
  • chlazení vřetenového a převodového oleje oddělenými lednicemi
  • nadlehčování osy B

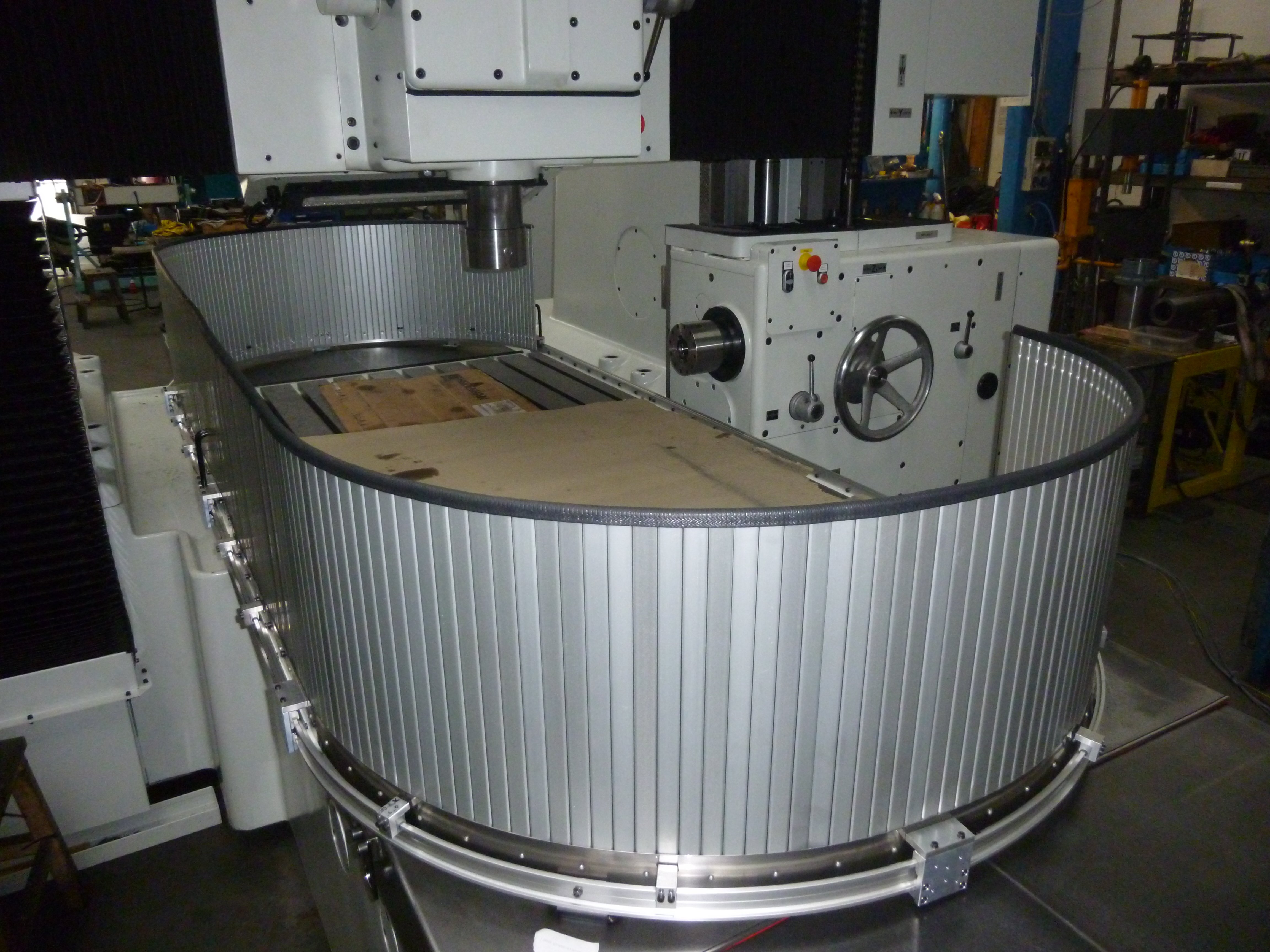

  • kruhové krytování pracovního prostoru

Zákazník:

1x Matador, Slovensko

1x TOS Čelákovice, r.2015

1x ZPS Zlín, r.2017

1x MUBEA Žebrák, r.2018

1x Weiler Holoubkov, r.2019

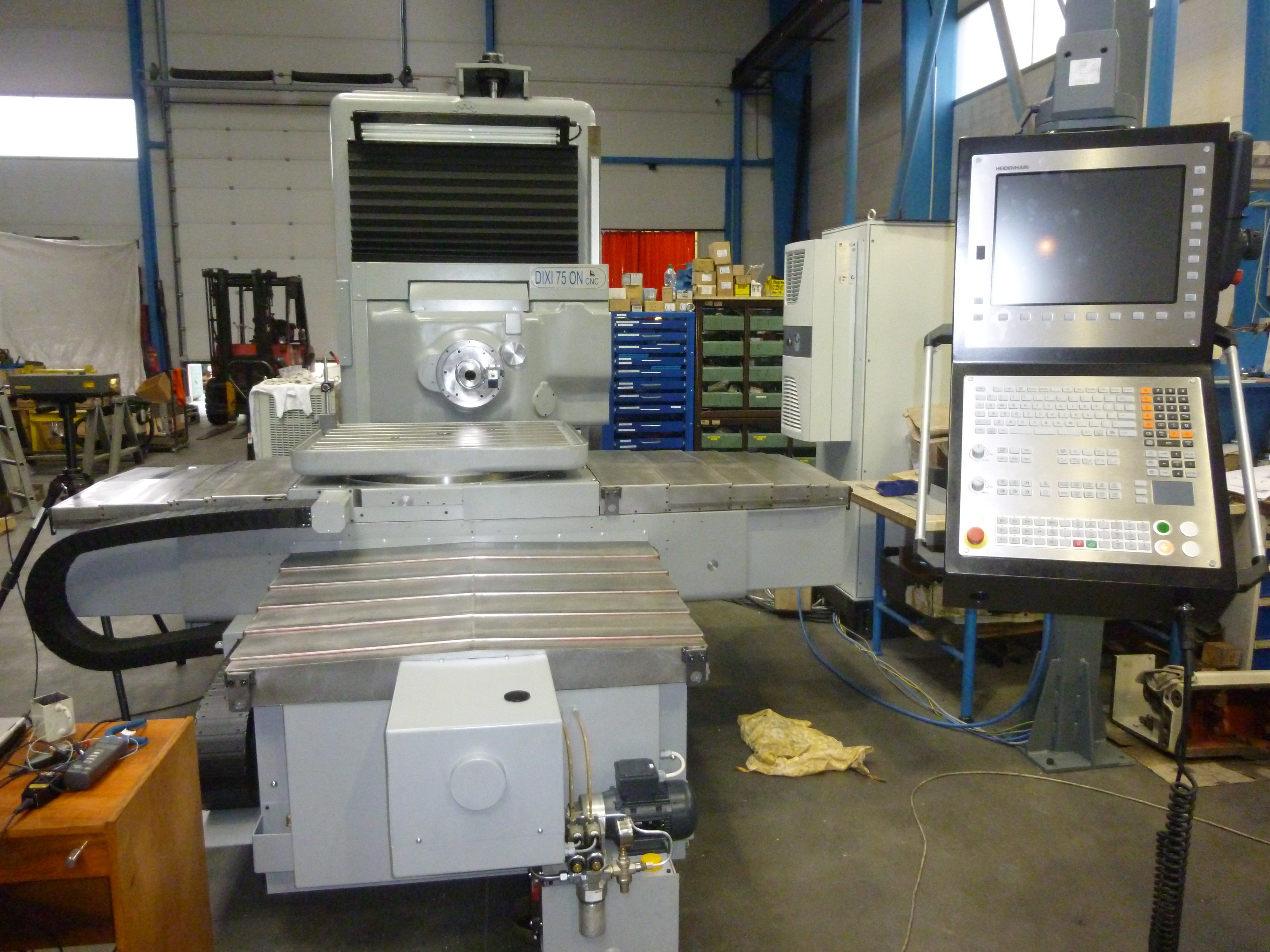

Retrofit vyvrtávačky DIXI75ON na CNC.

  • Hydraulika je plně nahrazena servomotory Heidenhain a kuličkovými šrouby Shuton

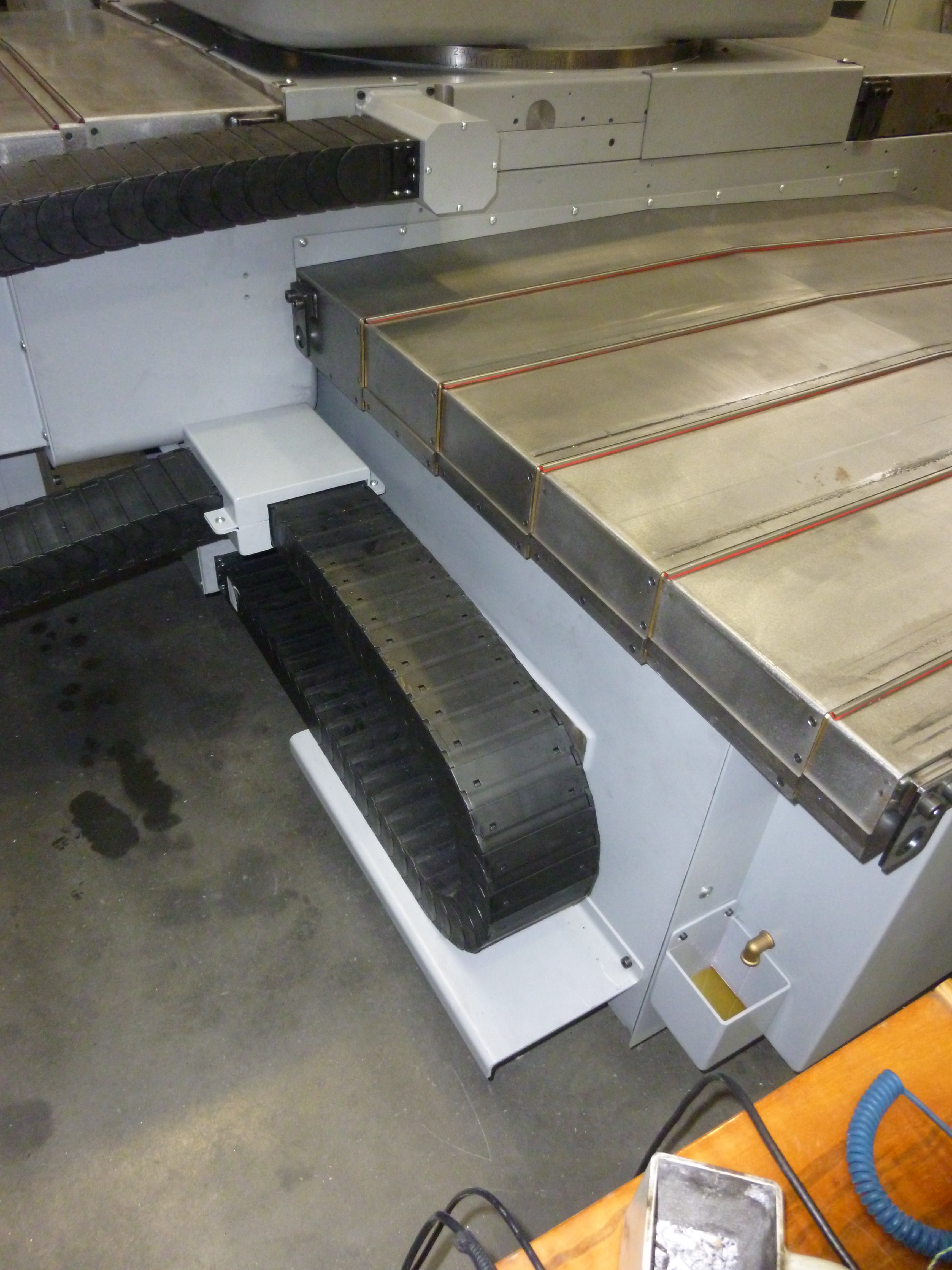

  • Celkové teleskopické krytování, rozběhové aktivní mazání osy B, chladící agregát mázání vřeteníku a vřetene
  • Řídící systém Heidenhain TNC640

Zákazník:

1x TOS Olomouc, r.2018

2x FERMAT Brno, r.2009 / r.2011

1x Strojírna TYC, r.2013

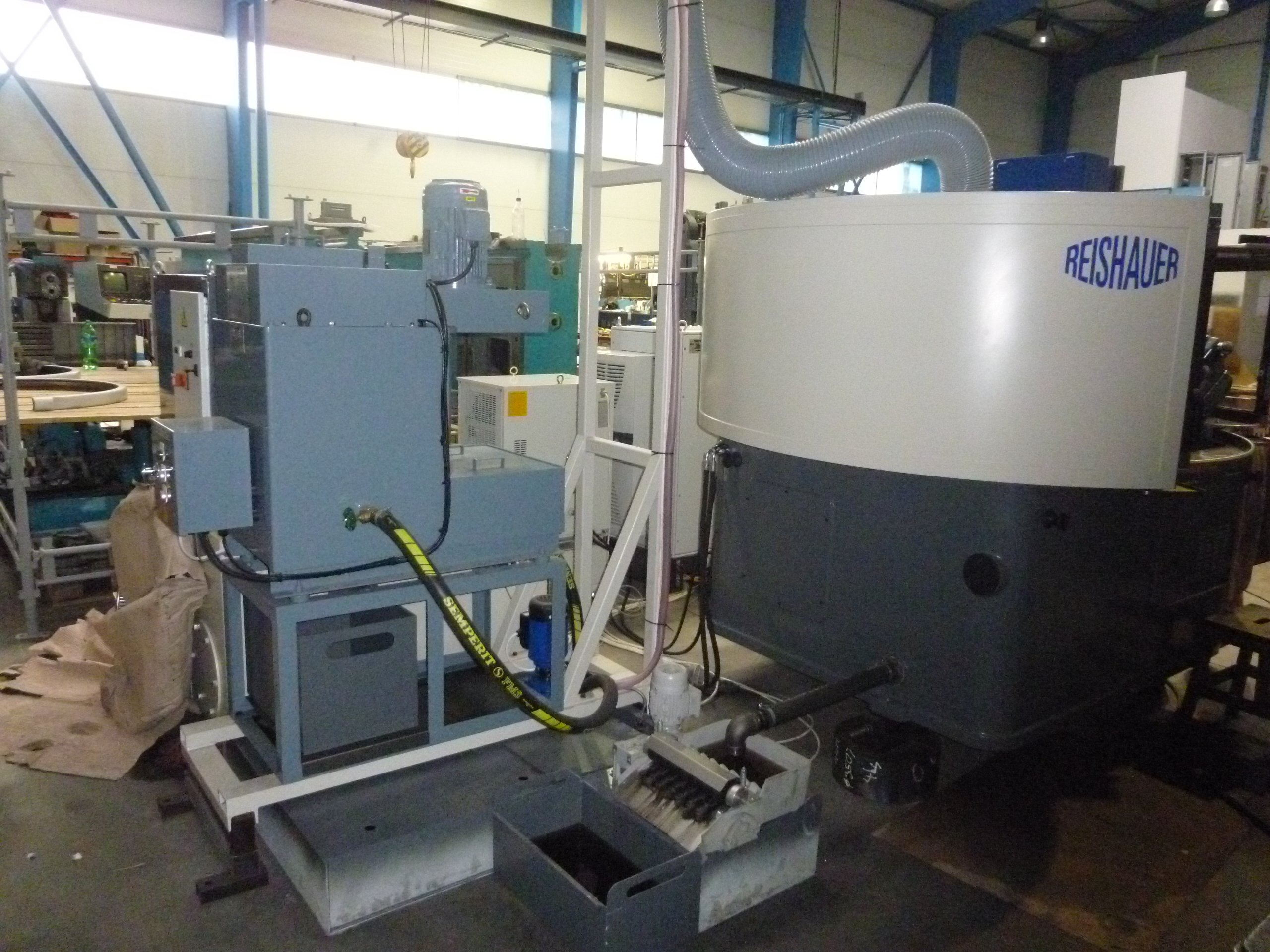

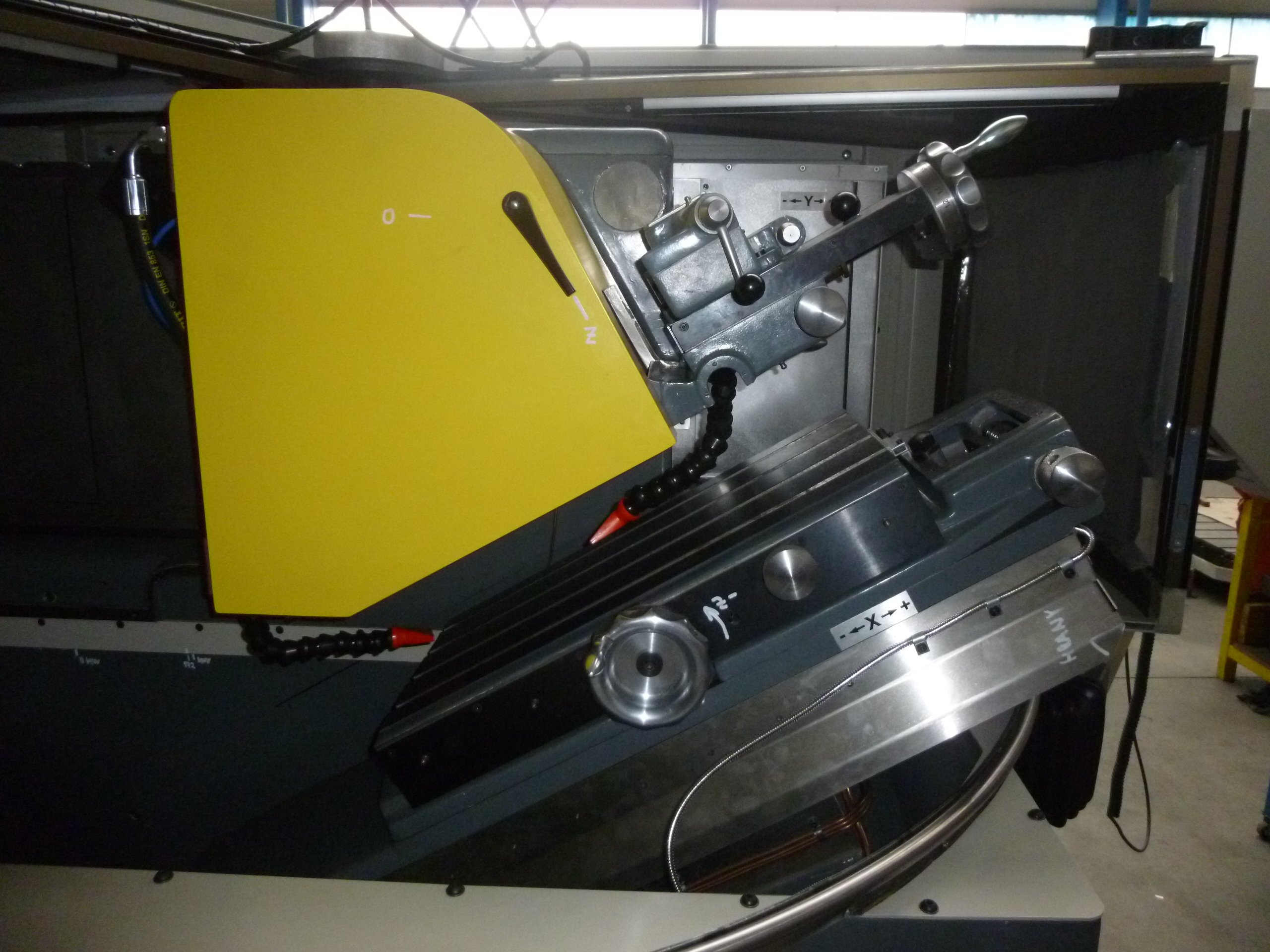

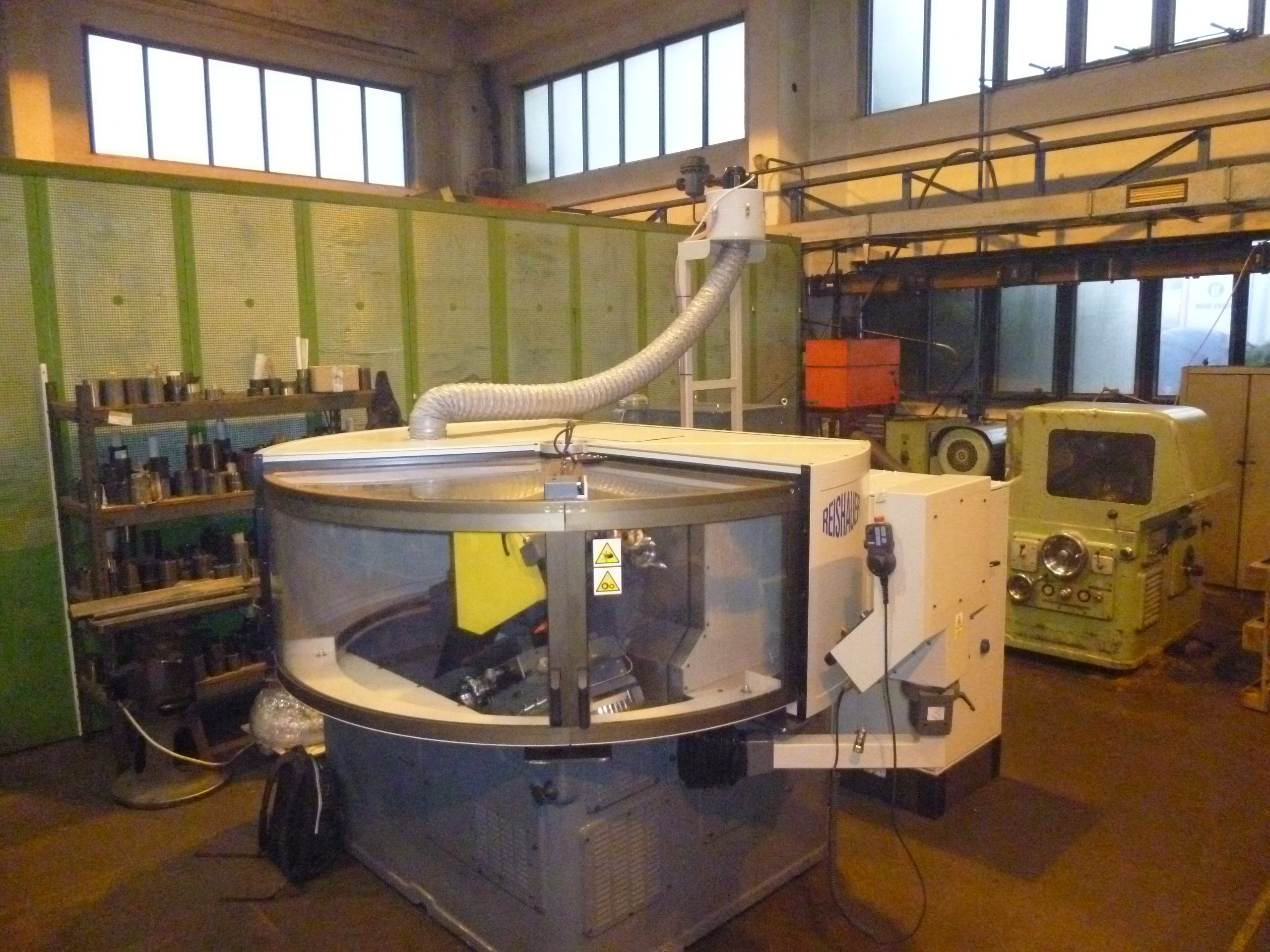

Retrofit jednoůčelové brusky Reishauer BS

Speciální stroj pro konturové broušení závitových čelistí pro Narex Zdice, r.2017

  • Hydraulika kompletně nahrazena servopohony s harmonickou převodovkou HarmonicDrive, kuličkové šrouby KSK, osa X pohon předepnutým děleným pastorkem, lineární vedení HIWIN.
  • Centrální mazání vedení Tribotec, přepracované uložení vřetena z kluzného na valivé v ložiskách Gamet + chladící agregát mazacího oleje, otáčky 2000 ot./min.
  • Vřeteník vedení valivé jehlové, kontaktní sonda pro měření průměru kotouče vlastní konstrukce. Kompletní úpravna řezného oleje vlastní kontrukce - magnetický separátor, odstředivka, 2 st. sedimentační nádrže 600l řezného oleje, vysokotlaké chlazení z obouch stran kotouče, temperování řezného oleje výkonnou lednicí Frigera, odsávání Filtermist.
  • Řídící systém Siemens 840sl
1
2

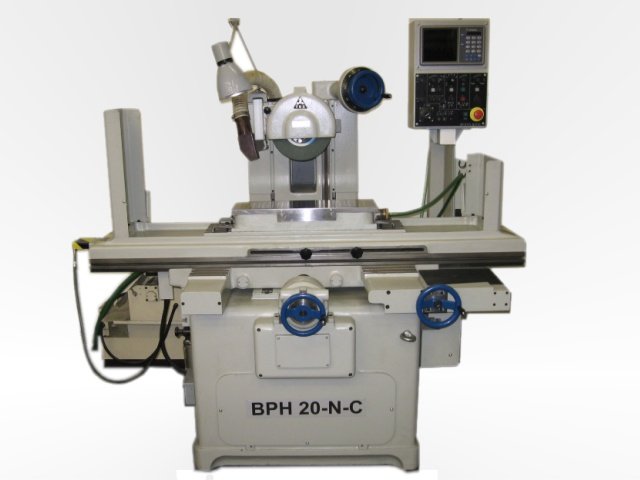

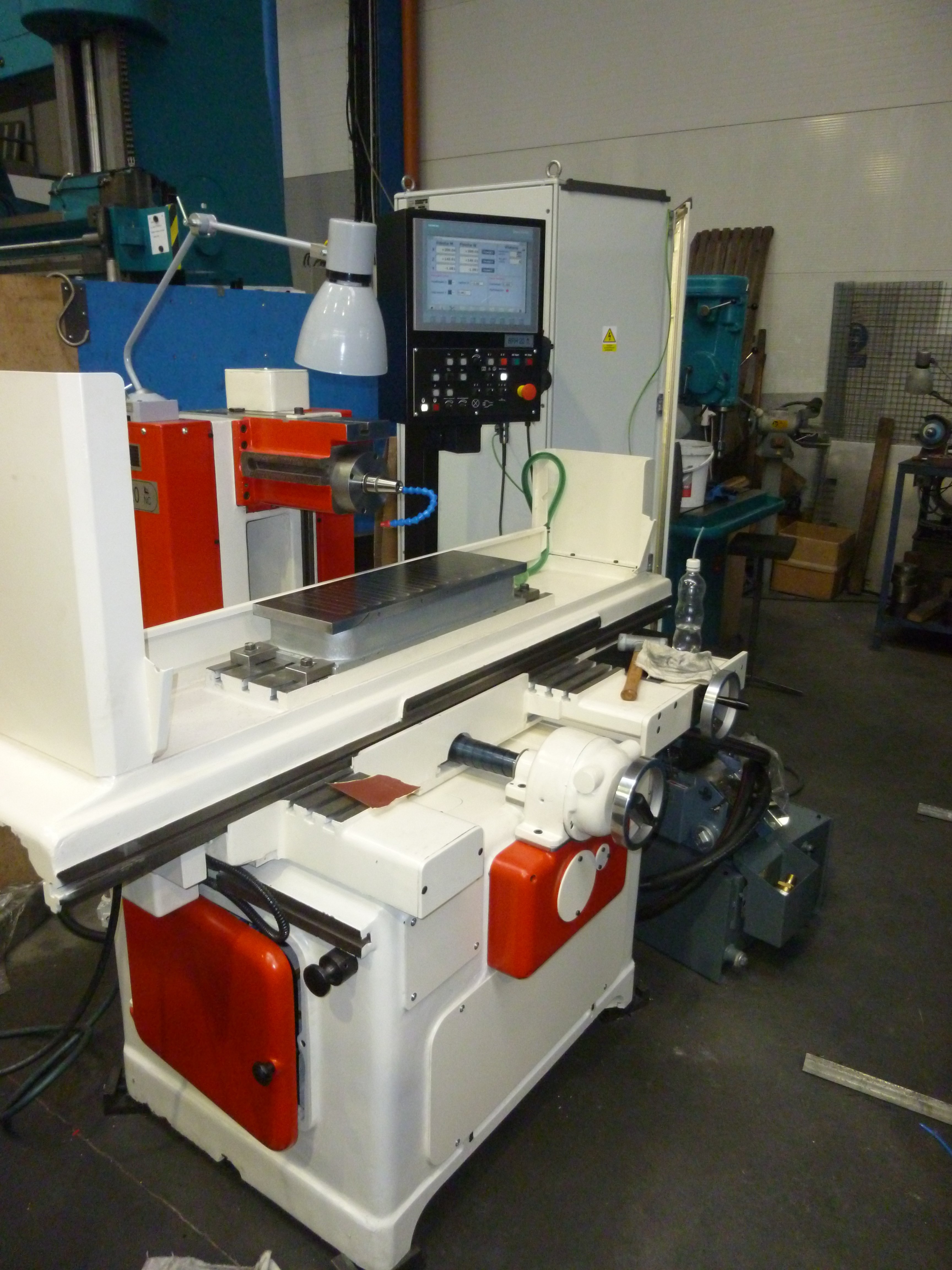

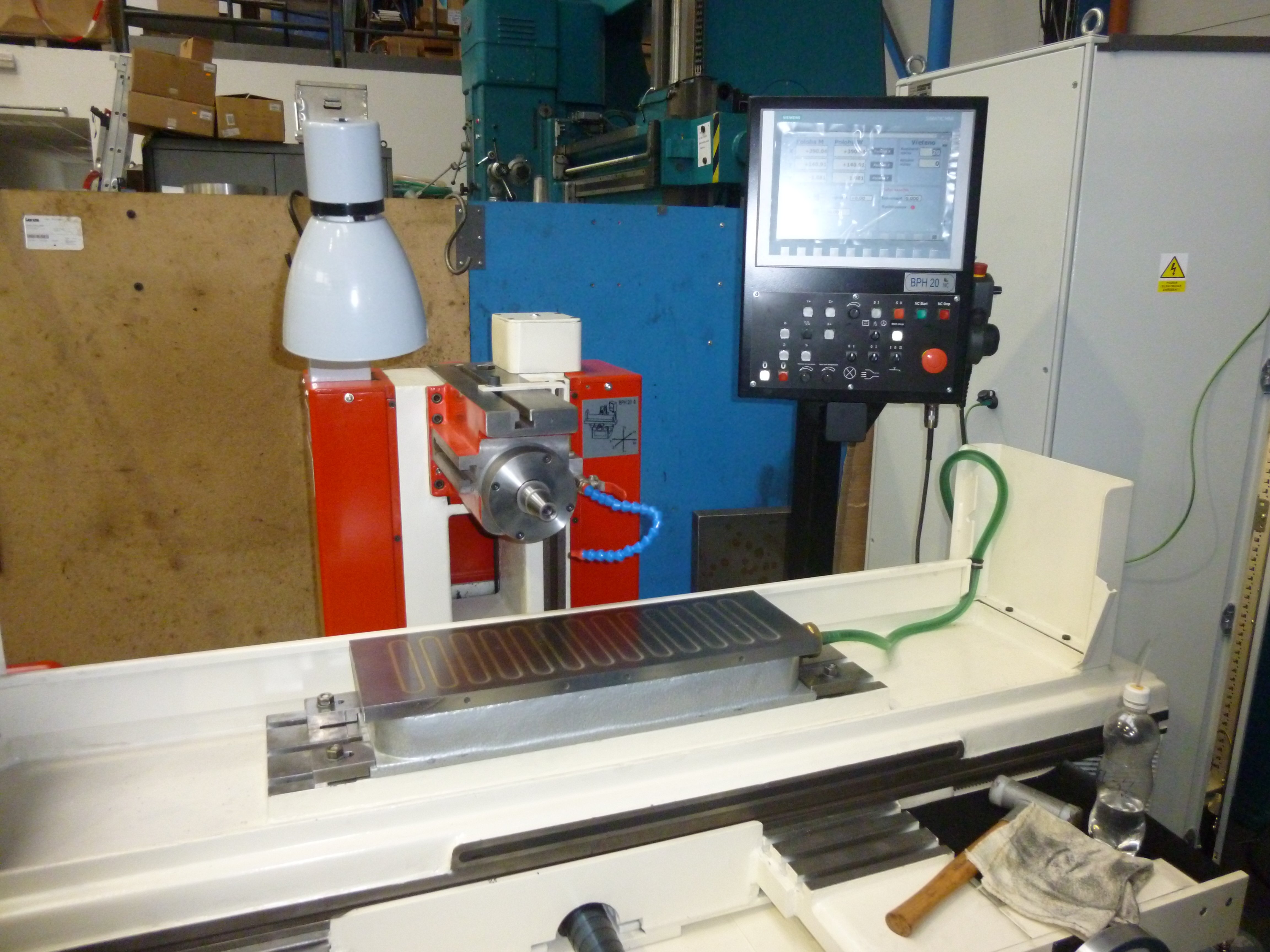

Retrofit brusky na plocho BPH20NA na NC.

  • Hydraulika je plně nahrazena servomotory a kuličkovými šrouby, včetně najížděcího kolečka
  • Vřeteno má nové uložení na ložiskách NN s předpětím, s možností regulací otáček
  • Řídící systém Siemens SIMATICS

Retrofit vyvrtávačky z řady HECKERT Mikromat typ: BKoE 630x1000 CNC.

  • Stroj byl celkově navržen na CNC řízení se systémem Heidenhain TNC320-analog a el. kolečko HR410
  • Brzdy všech os jsou pneumatické, samotné osy X,Y,Z,W + vřeteno mají pohony a servomotory LENZE

Zákazník:

2x LOM Praha

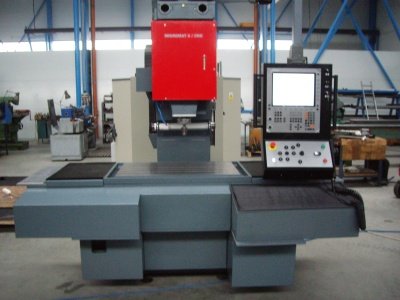

Retrofit vybrušovačky řady Mikromat typ: SKoE 630x1000 CNC.

  • Stroj byl celkově navržen na CNC řízení se systémem Heidenhain TNC320-analog a el. kolečko HR410
  • Brzdy všech os jsou pneumatické, samotné osy X,Y,Z,W + vřeteno mají pohony a servomotory LENZE

Zákazník:

PONAS, Polička, 2017
