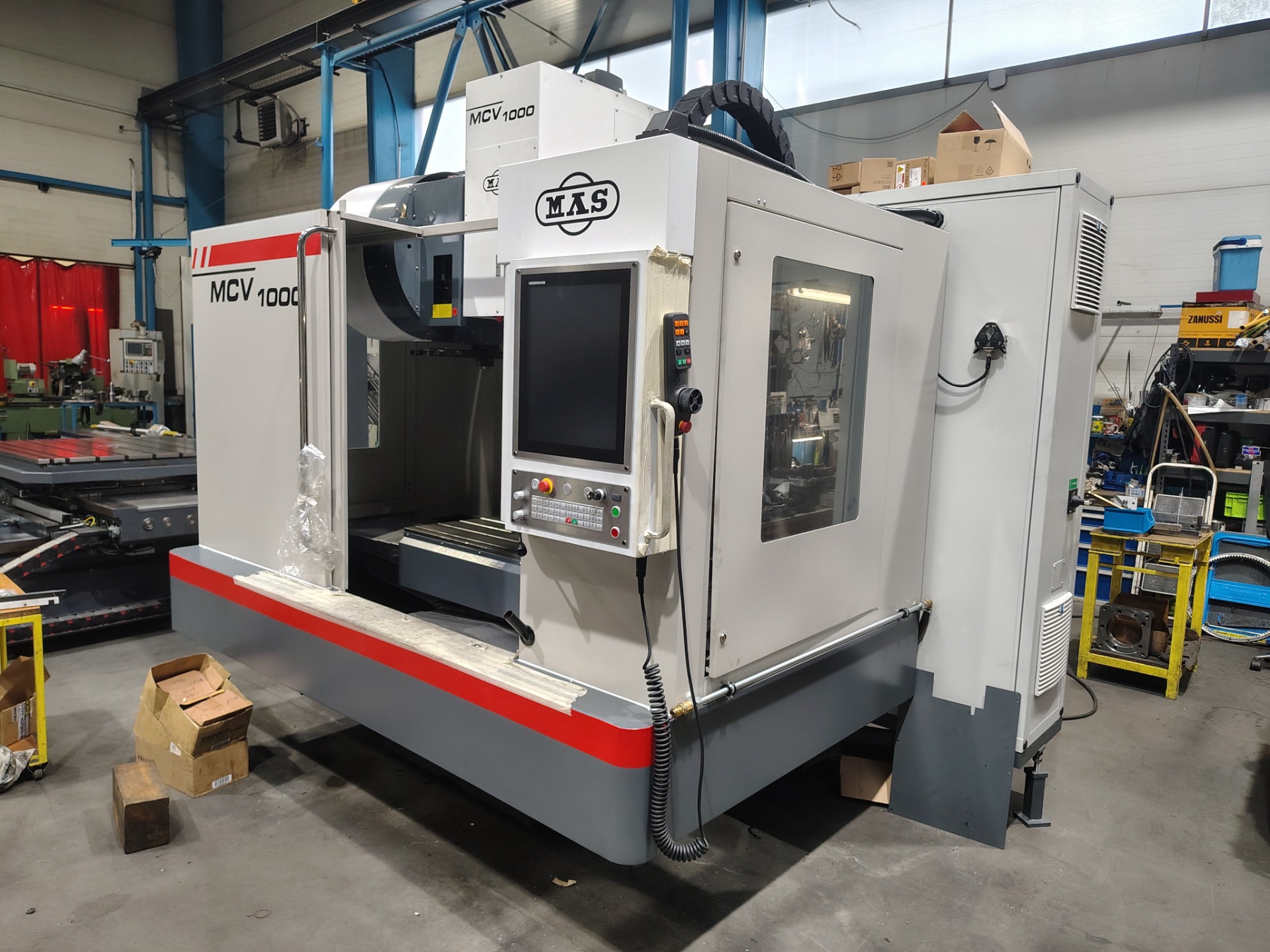

MAS MCV1000, v.č.171

Stroj nově postavený 2024, kompletní modernizace na HH TNC620, parametry nového stroje, sonda obrobková, středové chlazení

Parametry:

vřeteno: MAS, 10000 ot./min., ISO40

vřetenový motor: Siemens 1PH8 19.5kW

řídící systém: Heindenhain TNC620 HSCI, obrazovka MC 8410 touch screen

sonda obrobková/nástrojová: ANO, Heidenhain TS460

ruční kolečko: Heidenhain HR510FS

odměřování, pravítka: Heidenhain LC415, EnDat 2.2

posuvové motory: Heidenhain QSY

středové chlazení nástroje: ANO, 20bar Grundfos

vnější chlazení nástroje: 10bar, Grundfos

ruční oplach: pistole 10bar

zásobník nástrojů: GIFU, bubnový, 24 pozic

dopravník špon: NE, OPCE

lineární vedení: HIWIN

upínací plocha stolu: 1300x600mm, T drážky 18.5H7

max. zatížení stolu: 700kg

rozjezdy os XYZ: 1000x600x660mm

prac. tlak vzduchu: 6-7bar

přesnost najetí: <0.01mm

celkové rozměry stroje: š3000 (včetně van) x d2700 x v2940mm

celková hmotnost stroje: cca 5500kg

MAS MCV1000, v.č.419

Stroj nově postavený 2025, kompletní modernizace na HH TNC620, parametry nového stroje, sonda obrobková, středové chlazení

Parametry:

vřeteno: MAS, 10000 ot./min., ISO40

vřetenový motor: Siemens 1PH8 19.5kW

řídící systém: Heindenhain TNC620 HSCI, obrazovka MC 8410 touch screen

sonda obrobková/nástrojová: ANO

ruční kolečko: ANO Heidenhain HR510FS

odměřování, pravítka: Heidenhain LC415, EnDat 2.2

posuvové motory: Heidenhain QSY

středové chlazení nástroje: ANO

vnější chlazení nástroje: 10bar, Grundfos

ruční oplach: pistole 10bar

zásobník nástrojů: GIFU, bubnový, 24 pozic

dopravník špon: NE, OPCE

lineární vedení: NSK

upínací plocha stolu: 1300x600mm, T drážky 18.5H7

max. zatížení stolu: 700kg

rozjezdy os XYZ: 1000x600x660mm

prac. tlak vzduchu: 6-7bar

přesnost najetí: <0.01mm

celkové rozměry stroje: š3000 (včetně van) x d2700 x v2940mm

celková hmotnost stroje: cca 5500kg
